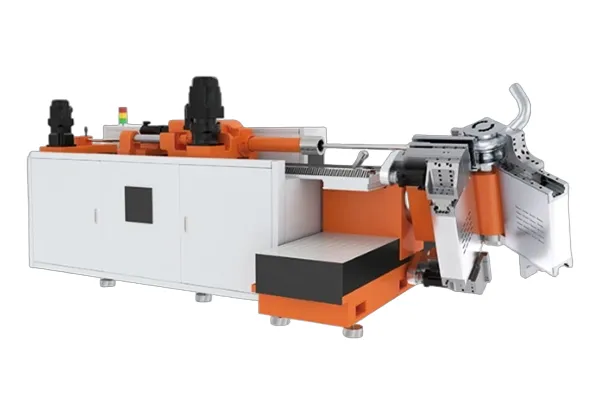

Mehrfachachsen CNC Rohrbiegemaschine
Hochgeschwindigkeits-Rohrbiegemaschine für Metallrohre in der Automobil, Luft- und Raumfahrt- sowie Industriebranche, für Rohrdurchmesser von 30 mm bis 100 mm.
Diese mehrachsigen CNC-Rohrbiegemaschinen sind für präzises Links- und Rechtsbiegen konzipiert und können in automatisierten Produktionsumgebungen eingesetzt werden. Sie ermöglichen kurze gerade Enden nach der letzten Biegung von unter 1,2D, was den Materialverbrauch und die Gesamtproduktionskosten reduziert.
Mehrachsig koordinierter Betrieb unterstützt hohe Produktionseffizienz und ermöglicht Doppelkopf-Konfigurationen mit bis zu acht Werkzeugstapeln, kombiniert mit automatischer Prozesssimulation. Ein Vollservo-Antriebssystem zusammen mit hochpräzisen Übertragungskomponenten gewährleistet eine Wiederholpositioniergenauigkeit von bis zu 0,02 mm.
- Winkel: 13-Achsen Vollservo-Biegen gewährleistet präzise Steuerung bei jedem Biegewinkel, mit Winkelgenauigkeit innerhalb von 0,05° und Vorschubgenauigkeit bis zu 0,05 mm.
- Rundheit: Mehrdorn-Biegung kombiniert mit synchronisierter Schmierung sichert stabile Rohrrundheit während des Biegeprozesses.
- Ausdünnung: Die Wandausdünnung wird durch koordinierte Steuerung von Biegebewegung, Schubunterstützung und Dornbewegung kontrolliert. Vorschubkompensation und synchronisierte Schmierung tragen zu gleichmäßigerer Wanddicke und verbesserter Umformstabilität bei.
- Umformung: Dreidimensionale Biegegenauigkeit wird innerhalb von ±0,5 mm kontrolliert und gewährleistet konsistente Rohrgeometrie und Maßstabilität.

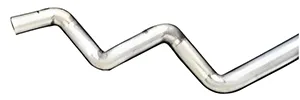

SUH409L
φ55x1.5mm R=0.8D

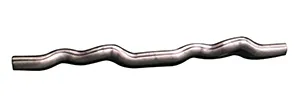

SUS441
φ60x1.5mm R=1.2D

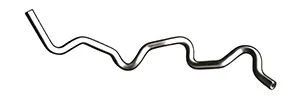

SUS441
φ28.6x1.5mm R=1.4D

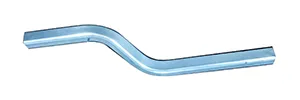

Aluminumrohr rechteckig
40*45*4mm R=100mm

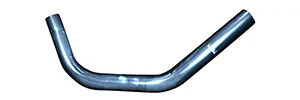

HR420LA
φ100x2.6mm R=1.5D

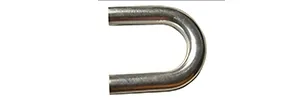

SUS409L
φ50x1.5mn R=2D

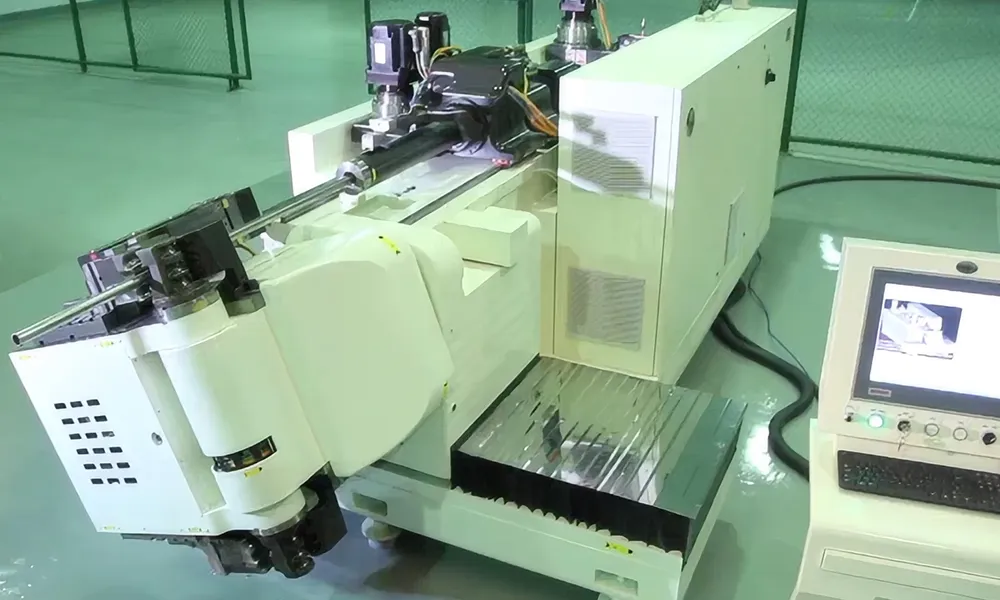

- Vollservo-elektrisches Steuerungssystem ohne Hydraulik, für effizienten Betrieb, niedrigen Energieverbrauch und geringe Geräuschentwicklung
- Online-Simulation berechnet automatisch den optimalen Biegepfad und hilft Kollisionen während der Bearbeitung zu vermeiden
- Automatische Schweißnahterkennung, mit optionaler Be- und Entladung für mannlosen Betrieb
- Links- und rechtsseitiges Doppelkopf-Biegen mit festen oder variablen Radien, für Biegungen in flacher, seitlicher, geneigter und komplexer räumlicher Richtung
- Abfallaustragsfunktion zur Reduzierung von Materialverschwendung und Verbesserung der Materialnutzung
- Servomotoren mit hochpräzisen Absolutwertgebern ermöglichen die Wiederaufnahme des Betriebs nach Neustart ohne erneute Referenzfahrt
- EtherCAT-Bussystem für schnelle Datenübertragung, leichte Verkabelung und übersichtlicheres Steuerungslayout
- Einfache und effiziente Programmierung durch Eingabe von XYZ-Koordinaten und Werkzeugparametern, mit vollständiger grafischer Simulation des Biegeprozesses
- Servogesteuerte Spannkraft mit automatischer Erkennung für hohe Genauigkeit, Wiederholbarkeit und zuverlässigen Betrieb
- Schmiersystem für Druckleisten- und Dornkomponenten zur Verlängerung der Standzeit von Verschleißteilen
- Intelligente Steuerungsfunktionen einschließlich Prozesssimulation, Schweißnahterkennung, Spannkraftüberwachung, Echtzeit-Betriebsüberwachung und automatischer Schmierung Spezifikationen Gewicht (inkl. Steuerkonsole)
| Gewicht (inkl. Steuerkonsole) | Abmessungen (L × B × H) | Farbe | Rohrdurchmesserbereich | Max. Biegeradius (ohne Stapelbiegen) | Max. Rohrschlaufenlänge | Max. Vorschubgeschwindigkeit | Max. Biegegeschwindigkeit | Max. Rohrrotationsgeschwindigkeit |
| 9000 kg | 4600 × 2400 × 2000 mm | Schwarz-Weiß (Strukturlack) | 30–100 mm | 200 mm | 2300 mm | 700 mm/s | 70°/s | 300°/s |
| Max. Rohrrotationsgeschwindigkeit | Max. Kopfrotationsgeschwindigkeit | Max. Vorschubgeschwindigkeit | Max. Abfallausstoßgeschwindigkeit | Wiederholpositioniergenauigkeit | Max. Biegeausgangsdrehmoment | ||||||
| 730 mm/s | 100°/s | 160 mm/s | 160 mm/s | Vorschub ±0,03 mm Kopf-Linearbewegung ±0,03 mm Schubunterstützung ±0,02 mm Abfallausstoß ±0,02 mm Biegewinkel ±0,03° Kopfrotation ±0,03° Rohrrotation ±0,03° | 20,000 N·m | ||||||
| Max. Vorschubkraft | Max. Dornauszugskraft | Max. Hauptspannkraft | Max. Hilfsspannkraft | Max. Schubunterstützungskraft | Max. Abfallausstoßkraft | Max. Biegewinkel | Vorschubhub |
| 80 kN | 80 kN | 250 kN | 200 kN | 60 kN | 60 kN | 180° | 2050 mm |
| Kopfverfahrhub | Dornhub | Schubunterstützungshub | Abfallausstoßhub | Hauptspannhub | Hilfsspannhub | Gesamtmotorleistung |
| 1150 mm | 300 mm | 150 mm | 230 mm | 170 mm | 170 mm | 65 kW |
CNC-Rohrbiegemaschinen umfassen einen Biegearm, Rohrrotationseinheit, Schubunterstützungs- und Stützarme, Rohrstützsystem, rotierenden Biegekopf, Kopfverfahreinheit, Dornauszugssystem, Rohrvorschubwagen, Rohrspannsystem, Abfallausstoßeinheit und ein integriertes Steuerungssystem.

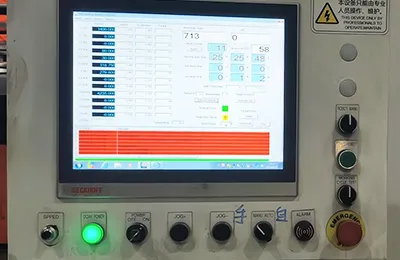

Software Steuersystem
Das Steuerungssystem wurde auf einer Windows-basierten Plattform entwickelt und umfasst Funktionen wie Prozesssimulation, automatische Schweißnahterkennung, Spannkraftüberwachung, automatische Be- und Entladung, automatische Schmierung, Störungsmeldungen, Echtzeit-Betriebsüberwachung und Fernwartung.

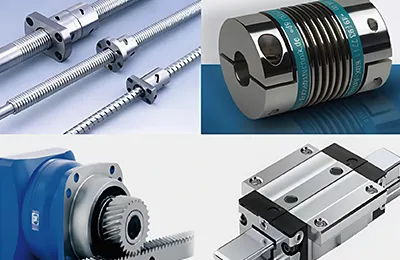

Antriebskomponenten
Das Antriebssystem verwendet hochpräzise Kugelgewindetriebe, spielarme Getriebemotoren und hochpräzise Linearführungsschienen für exakte und stabile Bewegungen im Betrieb.

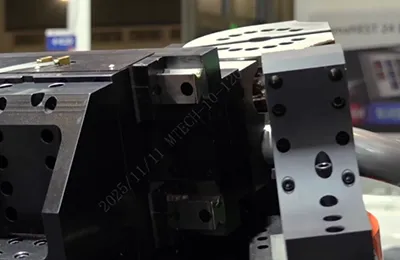

Virtuelle Simulation
Online-Simulation berechnet vorab den optimalen Biegepfad und hilft Kollisionen während des Biegeprozesses zu vermeiden.

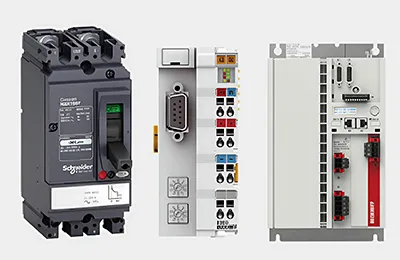

Beckhoff Steuerungssystem
Beckhoff Steuerungssystem, bestehend aus Industrie-PC, Antrieben und Servomotoren.

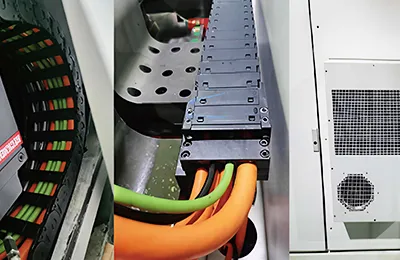

Weitere Hardware
Energieführungsketten und Schleppkettenkabel von Igus, Schneider Niederspannungs-Elektrokomponenten und ein abgedichteter, klimatisierter Schaltschrank.
Unsere Hochgeschwindigkeits-Mehrachsen-Rohrbiegemaschinen werden für das 3D-Biegen von Kohlenstoffstahl-, Edelstahl-, Kupfer- und Aluminiumlegierungsrohren in Branchen wie Automobilfertigung, Luft- und Raumfahrt, Medizintechnik, Petrochemie und Haushaltsanwendungen eingesetzt.

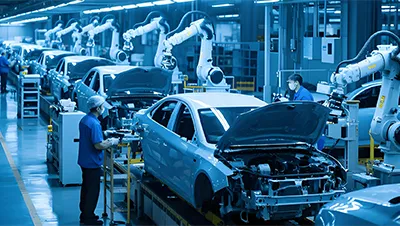

Automobilfertigung, hauptsächlich für Fahrgestellkomponenten, Motorradrahmen und Abgassysteme

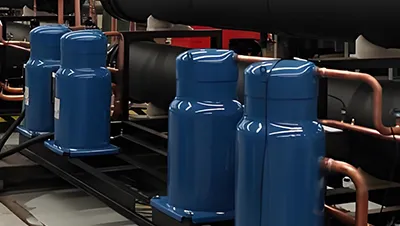

Maschinen- und Industriefertigung, einschließlich Metallleitungen, Hydrauliksysteme, Pneumatiksysteme und Klimaanlagenleitungen
Einsatz in Luft- und Raumfahrt, Petrochemie, Medizintechnik und Haushaltsanwendungen
